Materialidad xFlip: Cómo está construida
Estructura de acero + paneles aislados + terminaciones durables, con documentación técnica disponible.
La materialidad de las viviendas xFlip se basa en un sistema industrializado de paneles aislados y estructura de acero. Esta página resume la composición por capas de los principales elementos (piso, techo y muros), junto con la estructura de acero, refuerzos y detalles de integración del sistema.
Cargas y desempeño
01
Carga de viento
3,0 kN/m2 (≈ 248 km/h)
02
Carga de nieve
1,5 kN/m2 (≈ 153 kg/m2)
03
Carga de piso
2,0 kN/m2 (≈ 204 kg/m2)
04
Resistencia sísimica
Intensidad 9 grados
05
Aislación acústica
≥ 45 dB
06
Vida útil estimada
> 50 años
Composición por panel

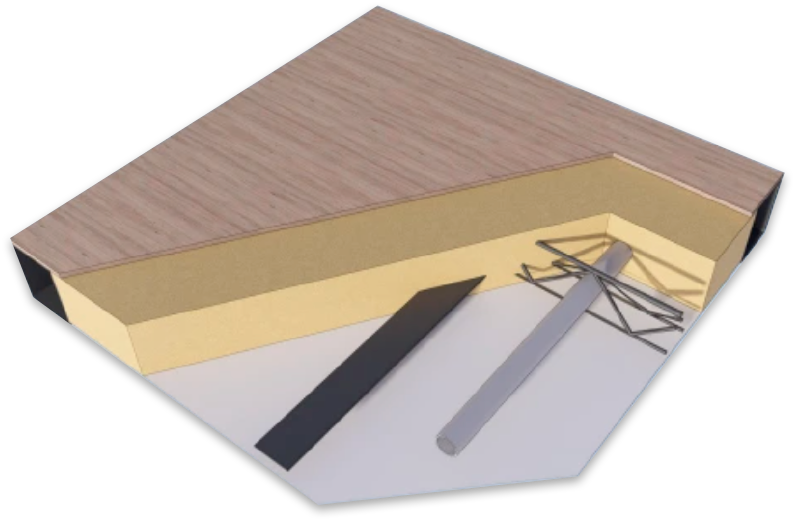

Panel de Piso
El piso se compone de un revestimiento SPC de 8 mm. Bajo este revestimiento incorpora una capa de espuma de poliuretano (PU) de 90 mm como aislación térmica. La base estructural considera un marco perimetral y correas de acero galvanizado, complementado por cerchas metálicas que aportan rigidez al conjunto.
Capas:
-
8 mm panel SPC
-
90 mm poliuretano de alta densidad
-
0,45 mm acero prepintado de alta resistencia al agua

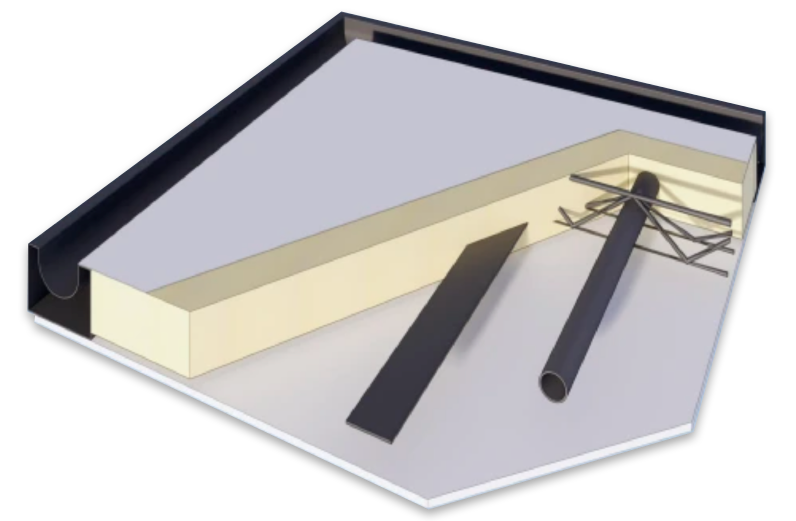

Panel de Techo
El techo se compone de una cubierta exterior de acero prepintado de 0,45 mm. Bajo esta cubierta incorpora una capa de poliuretano (PU) de alta densidad de 80 mm como aislación térmica. La cara interior se resuelve con un panel SPC de 4 mm. La estructura portante considera estructura de acero y cerchas metálicas, que entregan rigidez y estabilidad al conjunto.
Adicionalmente, cada módulo de techo incorpora un sistema de canaletas integradas de 60 mm, diseñado para conducir el agua hacia los puntos de bajada y facilitar la evacuación controlada de lluvia.
Capas:
-
0,45 mm acero prepintado de alta resistencia al agua
-
80 mm poliuretano de alta densidad
-
4 mm panel SPC

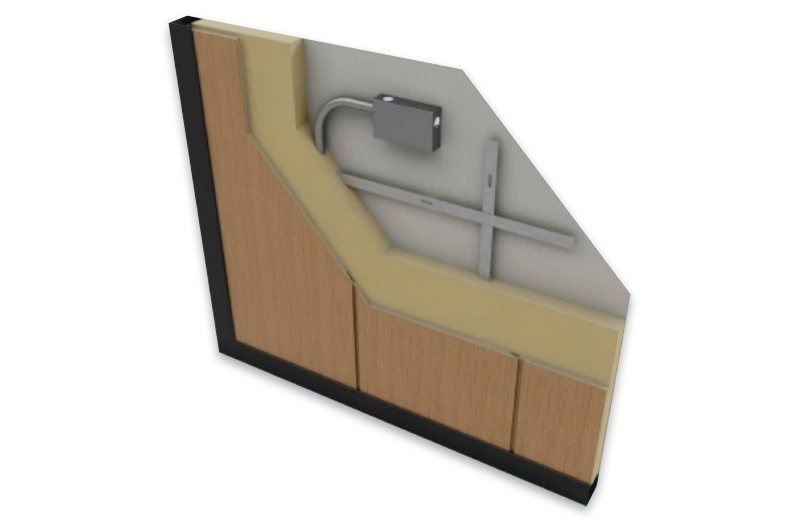

Panel de Pared Exterior
La pared exterior se compone de un revestimiento de metal de 0,5 mm. Bajo este revestimiento incorpora una capa de poliuretano (PU) de alta densidad de 75 mm como aislación térmica. La cara interior se resuelve con un panel SPC de 4 mm, que funciona como terminación interior del sistema. La estructura portante considera estructura de acero y cerchas metálicas, que aportan rigidez y estabilidad al conjunto.
Capas:
-
0,5 mm revestimiento de metal
-
75 mm poliuretano de alta densidad
-
4 mm panel SPC

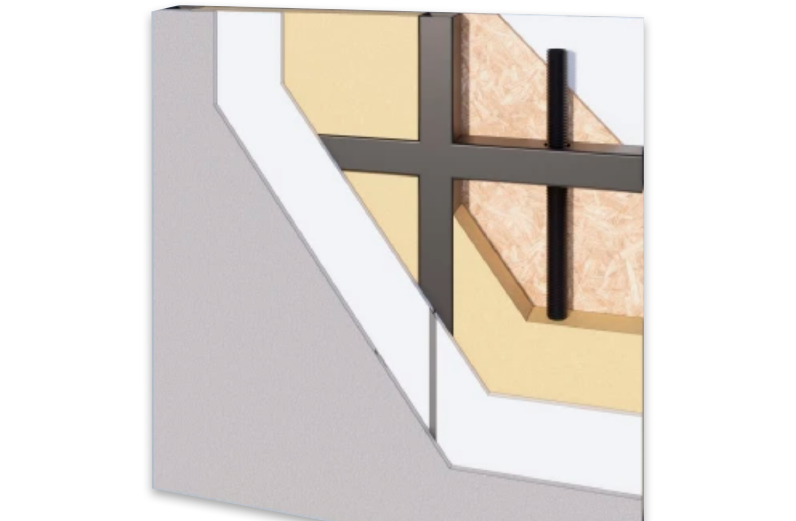

Panel de Pared Interior
La pared interior se compone de una terminación en panel SPC de 4 mm. Hacia el núcleo incorpora un tablero ignífugo inorgánico de 9 mm, una capa de lana de vidrio mineral de 50 mm como aislación, y un panel estructural OSB de 9 mm. La cara opuesta se resuelve con un segundo panel SPC de 4 mm, completando el sistema de revestimiento interior por ambas caras.
Capas:
-
4 mm panel SPC
-
9 mm tablero ignífugo inorgánico
-
50 mm lana de vidrio mineral
-
9 mm panel estructural OSB
-
4 mm panel SPC

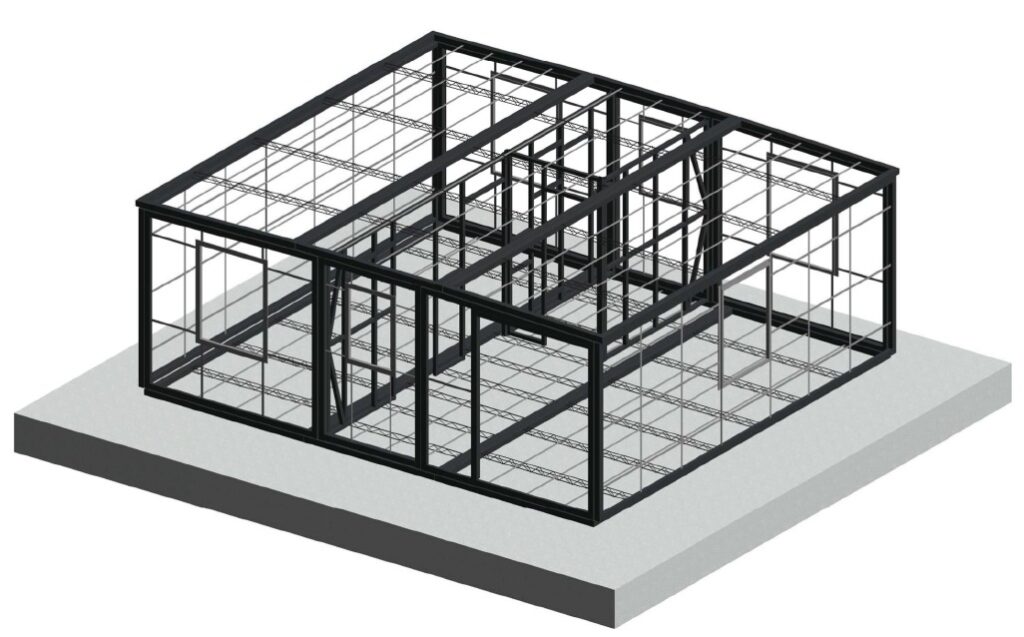

Sistema estructural
El sistema xFlip integra una estructura portante de acero compuesta por marcos perimetrales, refuerzos internos y un sistema de uniones mecánicas entre componentes. La estructura principal utiliza acero estructural con protección anticorrosiva mediante galvanizado y terminación superficial, diseñada para integrarse con los paneles aislados y concentrar la rigidez global del módulo.
Marco y estructura principal
Los marcos estructurales se fabrican en acero estructural con recubrimiento galvanizado (hasta 275 g/m² según componente) y terminación superficial. Este marco actúa como base de integración para piso, techo y muros, y define la rigidez del conjunto.
Refuerzos internos (rigidez)
El sistema se complementa con cerchas metálicas y elementos de rigidización interna (pletinas/amarres), utilizados para estabilizar el módulo y controlar deformaciones en piso y techo.
Así se fabrican nuestras viviendas
Comercializamos viviendas modulares basadas en tecnología industrial PrefabX. Cada unidad se fabrica en planta, bajo un proceso controlado que asegura precisión, estabilidad y desempeño consistente en todas sus etapas.
